Équipement d'essai de combustion pour les ensembles d'alimentation électrique des véhicules15 kW-OBC

Name: Équipement d'essai de combustion pour les ensembles d'alimentation électrique des véhicules15 kW-OBC
Brand: Shenzhen CPET Electronics Co., Ltd.
SKU: CP-ZC3003
Price: 98500 USD
Availability: InStock

Détails du produit

Lieu d'origine: Chine

Nom de marque: CPET

Certification: CE,ROHS

Numéro de modèle: CP-ZC3003

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: ¥ 98500 yuan

Détails d'emballage: Emballage en boîte en bois

Délai de livraison: 30 jours ouvrables

Conditions de paiement: T / t, d / a

Capacité d'approvisionnement: 30sets/mois

Obtenez le meilleur prix

Détails du produit

Description du produit

Détails du produit

Mettre en évidence:
                                                                                                                                    Équipement d'essai de combustion OBC de 15 kW, Testeur de la combustion de l'ensemble d'alimentation du véhicule, Système d'essai de combustion OBC de 15 kW


Puissance nominale:	≥100 kW par armoire vieillissante	Courant d'alimentation:	≥200 A par armoire vieillissante
grille d'alimentation:	Système triphasé à cinq fils (L1, L2, L3, N, PE)	Méthode de communication:	RS232 / RS485 / CAN

Puissance nominale:	≥100 kW par armoire vieillissante
Courant d'alimentation:	≥200 A par armoire vieillissante
grille d'alimentation:	Système triphasé à cinq fils (L1, L2, L3, N, PE)
Méthode de communication:	RS232 / RS485 / CAN

Description du produit

Solution technique pour équipement de test de vieillissement d'assemblage d'alimentation deux-en-un (type à rétroaction économe en énergie) 16CH/15kW-OBC 3.2kW-DCDC refroidi par eau et par air, type à contrôle de température deux-en-un

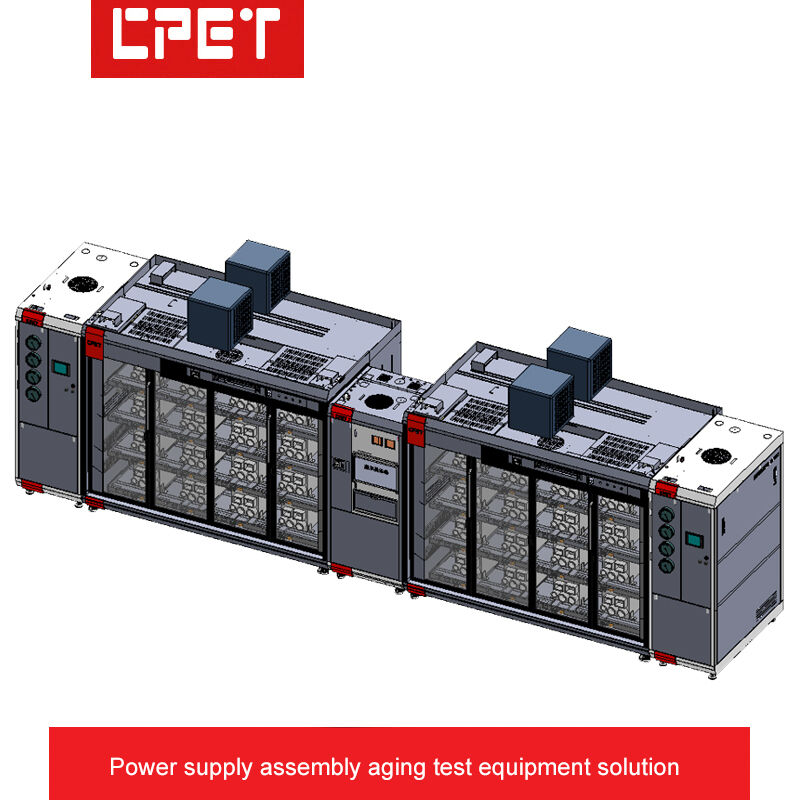

Le système est composé de 1 armoire de contrôle, 2 armoires de vieillissement et 2 armoires de température d'eau. La dissipation thermique du système est entièrement réalisée par refroidissement à eau. Le contrôle électrique et la distribution de puissance tiennent compte de l'équilibre des trois phases. La source de charge bidirectionnelle des composants clés adopte un réseau électrique triphasé pour assurer l'équilibre triphasé. Il est équipé de multiples protections telles que surintensité, fuite, détection de fumée, immersion dans l'eau, surchauffe, surtension et arrêt d'urgence
Paramètres techniques

Capacité de vieillissement – Système :
Article	Contenu	Remarques
Distribution de puissance du système	Contacteur + disjoncteur, disjoncteur miniature couche par couche	Contrôle couche par couche
Réseau électrique	Système triphasé à cinq fils (L1, L2, L3, N, PE)	/
Puissance nominale	≥100 kW par armoire de vieillissement	Puissance de crête instantanée prise en compte
Courant d'alimentation	≥200 A par armoire de vieillissement	Courant d'appel pris en compte
Protection du système	Surintensité, fuite, surchauffe, détection de fumée, immersion dans l'eau, arrêt d'urgence, maintien de pression, pression d'eau, surcharge, séquence de phase	/
Méthode d'alarme	Alarme sonore et visuelle, réseau distant	/
Carte de contrôle CAN	Conforme aux exigences nationales CC/CP ; 8 cartes de communication CANFDNET-400U ZLG CAN ; commutateur TP-Link TL-SG2016D 16 canaux	/
Méthode de communication	RS232 / RS485 / CAN	Câble CAN blindé à paires torsadées
Surveillance du système	Tension du réseau, courant, voyants d'état de fonctionnement	/
Capacité de vieillissement – Électrique :
Article	Contenu	Remarques
Alimentation auxiliaire	8–30 V / 10 A / 300 W	/
Borne AC	Triphasé PP45 6P (NaBaichuan) ; monophasé PP45 4P (NaBaichuan)	/
Borne DC haute tension	SB50A et SB120A connectés en parallèle	/
Borne DC basse tension	SB175A	/
Borne de signal	Port 24 broches	/
Efficacité de conversion	≥95% @ OBC, ≥88% @ DCDC, ≥92% @ DCAC	Valeur maximale ; 4% de plus que les concurrents ; économise 35 000 kWh supplémentaires par ensemble par an
Efficacité de recyclage globale	≥80%	Efficacité du produit >90%
Précision de contrôle	1% + 0,5% FS	Tension et courant doublés
Précision d'affichage	1% + 0,5% FS	Tension et courant doublés
Armoire de température d'eau :
Article	Contenu	Remarques
Plage de température de l'eau	4°C – 85°C	/
Précision de la température de l'eau	±2°C	/
Capacité de refroidissement	4 kW par canal, 16 kW par armoire	/
Puissance du compresseur	3 CV	/
Pression de l'eau	0,05–0,2 MPa	/
Pression d'air	3 kg (basse), 7 kg (haute)	/
Débit	3–20 L	/
Canaux de contrôle de débit	4 canaux	Contrôle de température unifié
Direction de la buse d'eau	90° vers le bas	/
Puissance électrique	10 kW (max)	/
Filtre	Filtre à l'entrée d'eau, facile à nettoyer	/
Compresseur à vis et tour de refroidissement :
Article	Contenu	Remarques
Capacité de refroidissement	500 kW	Compresseur à vis 250 kW, tour de refroidissement 500 kW
Puissance de fonctionnement	100 kW	/
Alimentation	Triphasé à cinq fils	/
Unité de traitement d'air :
Article	Contenu	Remarques
Capacité de refroidissement	20 kW	/
Débit d'air	3500 m³/h	/
Puissance	1,1 kW	/
