| 1 | Carrière d'essai de vieillissement de l'alimentation électrique |
| Une | Dimension du panier (mm): | Type à température réglée: L1800 × W1400 × H1800 mm, 20 positions de support, 40 positions de produit (dimensions personnalisables selon les exigences) |
| B. Pour | Nombre de couches de panier: | Zone de placement du produit: 4 couches |
| C | Hauteur de la couche de panier: | Hauteur de la couche de placement du produit: environ 225 mm |
| D | Matériau de construction du chariot: | 2tôle d'acier laminée à froid d'une épaisseur de 0,0 mm |
| E | Dissipation thermique de la zone de charge: | Ventilateur d'échappement turbo monté en haut avec décharge vers le haut (facilite le contrôle de la température ambiante) |
| F | Isolement entre couches et antistatique: | Profondeur de l'étagère 520 mm, surface de bactélite avec trous de dissipation thermique |
| G | Forme structurelle du chariot: | Zone d'essai isolée de la zone de commande électrique |
| H est | D'une épaisseur n'excédant pas 50 mm | La zone du produit est fermée, avec des portes d'observation en verre isolé |
| Je suis... | Autres: | Alarme à fumée installée dans la zone des produits des armoires vieillissantes |
| 2 | Configuration du module de commande, puissance DUT et quantité de vieillissement: |
| Une | Méthode de communication et de commande: | Communication par Ethernet |
| B. Pour | Modèle de module de commande: | PLC + écran tactile + contrôle de l'ordinateur hôte Huawei |
| C | Méthode d'alimentation électrique | 3 sources d'alimentation Huawei fournies par le client installées dans l'armoire |
| D | Module de communication du produit: | Chaque produit est équipé d'un canal CAN-Ethernet communiquant avec l'ordinateur hôte Huawei; 40 signaux CAN au total par cabinet |
| E | Configuration de la quantité de vieillissement: | 4 couches = 20 appareils par panier; 2 produits par appareil, 40 produits au total par panier |
| 3 | Électricité et système de contrôle de la température: |
| Une | Méthode de câblage: | Ports de produit CC et CAN équipés de bornes dédiées MC (personnalisables selon les exigences du client) |
| B. Pour | Les touches de fonction du panneau: | Affichage de la tension CA d'entrée, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| C | Régulation de la température de la surface du produit: | La surface du produit est entourée de portes en verre isolées; la plage de régulation de la température est de 50 à 85 °C, ne dépassant pas 90 °C; l'uniformité de la température est de ±3 °C; le réchauffement de l'environnement à 85 °C se fait en moins de 15 minutes |
| D | Principe de régulation de la température de la surface du produit: | Chauffage à basse température, ventilation des gaz d'échappement à haute température |
| E | Distribution et contrôle de la puissance du chariot: | Distribution électrique à cinq fils à trois phases 380V, surveillance informatique et contrôle électrique manuel. |
| F | Nom de la distribution de puissance du chariot: | 600 W × 40 / 0,8 ≈ 8,0 kW; puissance réelle DUT calculée à 200 W; alimentation du cabinet vieillissant, gaz d'échappement et chauffage à 12 kW; consommation d'énergie réelle d'environ 20 kW |
| G | Méthode de contrôle: | La commande électrique comprend le commutateur manuel/automatique; le vieillissement est surveillé en temps réel par ordinateur |
| H est | Protection de la sécurité: | Protection contre la mise à la terre des équipements, protection contre les fuites d'interrupteurs, protection contre l'arrêt automatique de l'alarme de fumée, etc. |
| Je suis... | Configuration de la cabine de commande: | Optionnel: moniteur HD HDMI de 22 pouces pour la surveillance |
| 4 | Fonctions principales du système: |

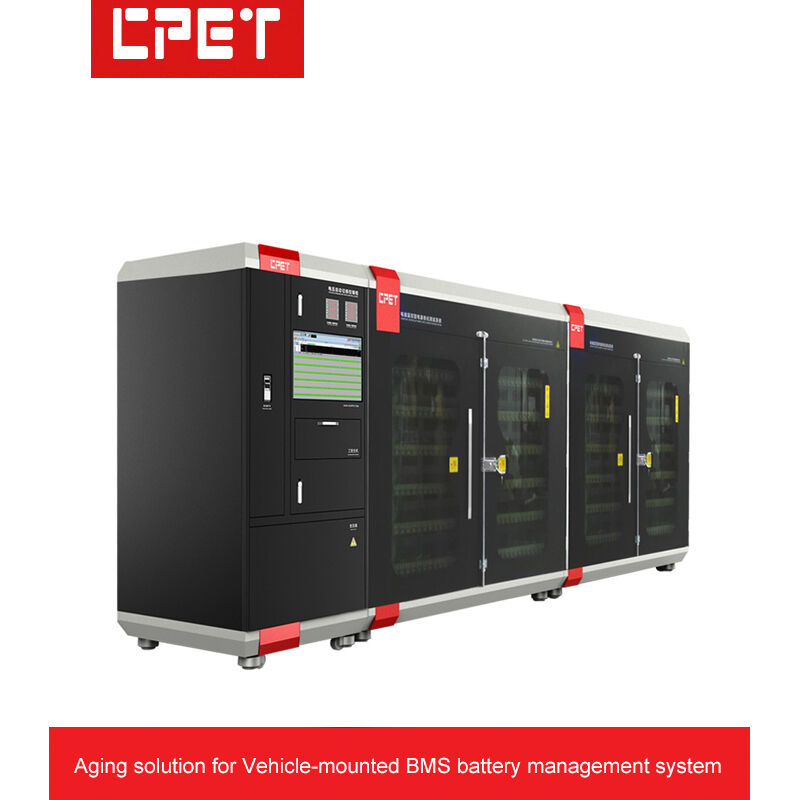

| Une | Convient pour le vieillissement de dispositifs de précision tels que les contrôleurs BMS, les contrôleurs radar, les caméras, etc. |
| B. Pour | Les logiciels de surveillance propriétaires peuvent être développés et configurés de manière professionnelle, avec une propriété intellectuelle indépendante et sans risque juridique |
| C | Le logiciel de surveillance du vieillissement bénéficie d'un service de mise à niveau à vie; une évolutivité puissante permet d'économiser des investissements en équipements en double |
| D | Paramètres de vieillissement, réglages de temps, édition de la séquence ON/OFF (essai d'allumage/d'arrêt de la puissance DUT), prise en charge de la commutation automatique de tension, du changement de charge et autres fonctions programmables |
| E | Éteinte automatique programmée après fin du vieillissement, permettant un fonctionnement sans surveillance |
| F | L'ordinateur affiche automatiquement l'état d'approbation/échec des sources d'alimentation DUT; vue en fenêtre de plusieurs chariots pour une gestion centralisée, économie de main-d'œuvre et amélioration de l'efficacité de la production |
| G | L'ordinateur peut stocker des rapports de données sur le vieillissement du DUT et des paramètres de processus pour la traçabilité; prend également en charge l'analyse des codes à barres et le téléchargement du système MES |
| H est | La conversion RS232 en RS485 utilise des convertisseurs opto-isolés pour améliorer la fiabilité de la communication et protéger les équipements contre les dommages causés par la foudre |
| Je suis... | Chaque ordinateur peut surveiller 18 appareils simultanément (chaque port série peut connecter 63 esclaves; chaque ordinateur prend en charge jusqu'à 18 ports série). |
| Je | Le logiciel de surveillance du vieillissement de l'énergie comprend une documentation d'aide intégrée pour une résolution immédiate des problèmes opérationnels |
