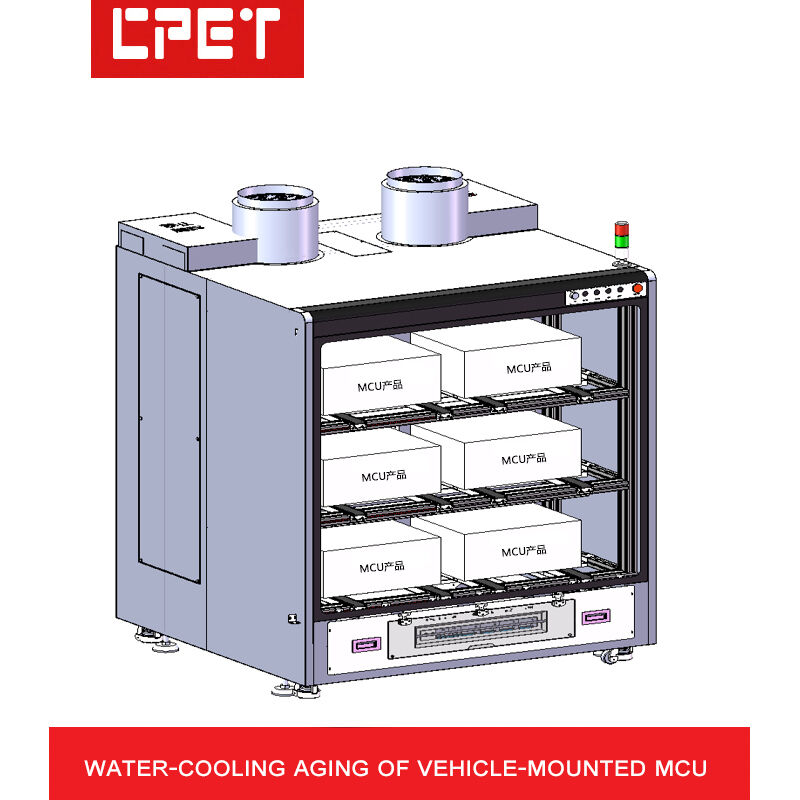

| 1 | Apparence et structure de l'armoire de vieillissement |
| A | Dimensions du chariot (mm) : | Type ouvert : configuration 2+1, 3200*1600*1890 mm (personnalisable sur demande) |
| B | Nombre de niveaux de chariot : | 3 niveaux pour le placement des produits ; charges disposées selon la position |
| C | Hauteur du niveau du chariot : | 350 mm pour le placement des produits |
| D | Matériau de la structure du chariot : | Tôle d'acier laminée à froid de 2,0 mm d'épaisseur |
| E | Dissipation thermique de la zone de charge : | Ventilateur d'extraction à turbine monté en haut, type à tirage ascendant (pour un contrôle facile de la température ambiante) |
| F | Isolation inter-niveaux et antistatique : | Boîtier en tôle avec trous de ventilation sur la surface |
| G | Forme de la structure du chariot : | Zone de test en bas, zone de charge en haut |
| H | Structure de l'armoire : | Zone de produit ouverte |
| I | Autres : | Détecteur de fumée installé dans la zone de produit de l'armoire de vieillissement |
| 2 | Configuration des modules, puissance de l'alimentation testée et quantité de vieillissement |
| A | Méthode de contrôle du module : | Communication CAN et RS485 ; ordinateur hôte via communication RS232 |
| B | Modèle de module de charge installé : | Moteur refroidi par eau |
| C | Modèle de module d'alimentation : | Borne de recharge de 20 KW |
| D | Méthode d'isolation du module : | Les canaux des modules de charge électronique utilisent l'opto-isolation (isolation de communication et d'alimentation) |
| E | Mode de chargement du module : | Mode réactif à courant élevé |
| F | Architecture de conception du module : | Conception longue durée (propriété intellectuelle exclusive) |
| G | Configuration de la quantité de modules : | Chaque armoire de vieillissement est configurée avec 6 bornes de recharge, 6 moteurs refroidis par eau, 6 alimentations auxiliaires et 1 châssis de communication |
| H | Quantité de produits à vieillir : | Chaque armoire de vieillissement peut vieillir 6 unités de produits MCU 11KW/200-800V ; un ensemble vieillit 6 produits |
| 3 | Dispositifs de commande électrique et de contrôle de température de l'armoire de vieillissement |
| A | Méthode de câblage : | Communication AC/DC, etc., connectée à la charge via des câbles de transition et des terminaux de connexion (personnalisable selon les exigences du client) |
| B | Touches de fonction du panneau : | Affichage de la tension d'entrée AC, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| C | Précision du contrôle de température de la zone produit : | Aucun |
| D | Principe de contrôle de température de la zone produit : | Aucun |
| E | Distribution et contrôle de l'alimentation du chariot : | Distribution triphasée à cinq fils 380V, surveillance par ordinateur |
| F | Capacité de distribution de l'alimentation du chariot : | 11KW*12 unités/0.8/≈100KW ; efficacité de l'alimentation testée calculée à 80%, alimentation de l'armoire de vieillissement et puissance du ventilateur d'extraction 6KW ; efficacité d'économie d'énergie calculée à 70%, consommation électrique réelle d'environ 110KW |
| G | Méthode de contrôle : | Le contrôle électrique comprend une commutation manuelle/automatique ; surveillance en temps réel par ordinateur pendant le vieillissement |
| H | Protection de sécurité : | Protection de mise à la terre de l'équipement, protection par interrupteur différentiel, protection automatique d'arrêt d'alimentation par détecteur de fumée, etc. |
| I | Configuration de l'armoire de contrôle : | Configurée avec un système de contrôle, un ordinateur industriel, un écran, etc. pour la surveillance |
| 4 | Fonctions principales du système |
| A | Applicable au vieillissement des contrôleurs MCU, des contrôleurs VCU, des convertisseurs DCDC, des alimentations OBC et d'autres produits |
| B | Configuration libre d'un logiciel de surveillance dédié au vieillissement de puissance auto-développé, avec propriété intellectuelle exclusive et sans risque juridique |
| C | Utilisation de modules de charge électronique programmables pour surveiller la tension de sortie, le courant, la puissance et d'autres paramètres |
| D | Le logiciel de surveillance dédié au vieillissement bénéficie d'un service de mise à niveau, avec une forte évolutivité, permettant d'économiser les investissements répétés en équipement |
| E | Paramètres de vieillissement, réglages de temps, édition de séquence MARCHE/ARRÊT (test de mise sous tension/hors tension du produit testé), prise en charge du changement de tension automatique, du changement de charge et d'autres fonctions programmables |
| F | Arrêt automatique chronométré de l'alimentation testée une fois le vieillissement terminé, pratique pour le fonctionnement sans surveillance |
| G | L'ordinateur affiche automatiquement le statut de réussite/échec des produits d'alimentation testés ; fenêtre multi-chariots pour une gestion centralisée, économisant les opérateurs et améliorant l'efficacité de la production |
| H | L'ordinateur peut stocker les rapports de données de vieillissement et les paramètres de processus de l'alimentation testée pour la traçabilité ; prend également en charge le scan de codes-barres et le téléchargement dans le système MES |
| I | RS232 vers RS485 utilise un convertisseur opto-isolé, améliorant la fiabilité de la communication et empêchant les dommages dus à la foudre sur l'équipement |
| J | Chaque ordinateur peut surveiller 18 appareils simultanément (chaque port série peut connecter 63 esclaves, chaque ordinateur prend en charge jusqu'à 18 ports série) |
| K | Le logiciel de surveillance du vieillissement de puissance dispose d'une documentation d'aide intégrée, permettant une résolution immédiate des questions opérationnelles |
| 5 | Paramètres et contrôle du refroidissement par eau |
| A | Exigences des tuyaux de refroidissement par eau : | Chaque armoire de vieillissement est divisée en 3 niveaux, chaque niveau de slot a 1 entrée d'eau et 1 sortie d'eau ; le circuit d'eau de chaque produit est contrôlé indépendamment ; 3 niveaux au total 6 entrées et 6 sorties ; 2 armoires de vieillissement ont 12 entrées et sorties |
| B | Entrée et sortie d'eau : | Personnalisable sur demande |
| C | Exigences de contrôle des vannes : | Réguler automatiquement la vitesse du débit d'eau en fonction de la température |
| D | Contrôle de la température de l'eau d'entrée : | Température ambiante à 85°C |
| E | Contrôle de la pression de l'eau : | 0.05-0.15MPa (réglable) |
| F | Contrôle du débit d'eau : | 0-15 L/MIN (réglable) |
| G | Chaleur de refroidissement : | Calculée à 2KW de génération de chaleur par position |
| H | Connecteurs de tuyaux d'eau : | Chaque circuit utilise des connecteurs à connexion rapide ; purger l'eau avant de déconnecter le connecteur |
| I | Exigences de sécurité du circuit d'eau : | Isolation eau-électricité ; chaque circuit dispose d'une détection de différence de pression et d'une détection de fuite, configuré avec des capteurs d'immersion d'eau. En cas de rupture ou de fuite du tuyau, l'équipement arrête automatiquement l'alimentation en eau et alarme |
