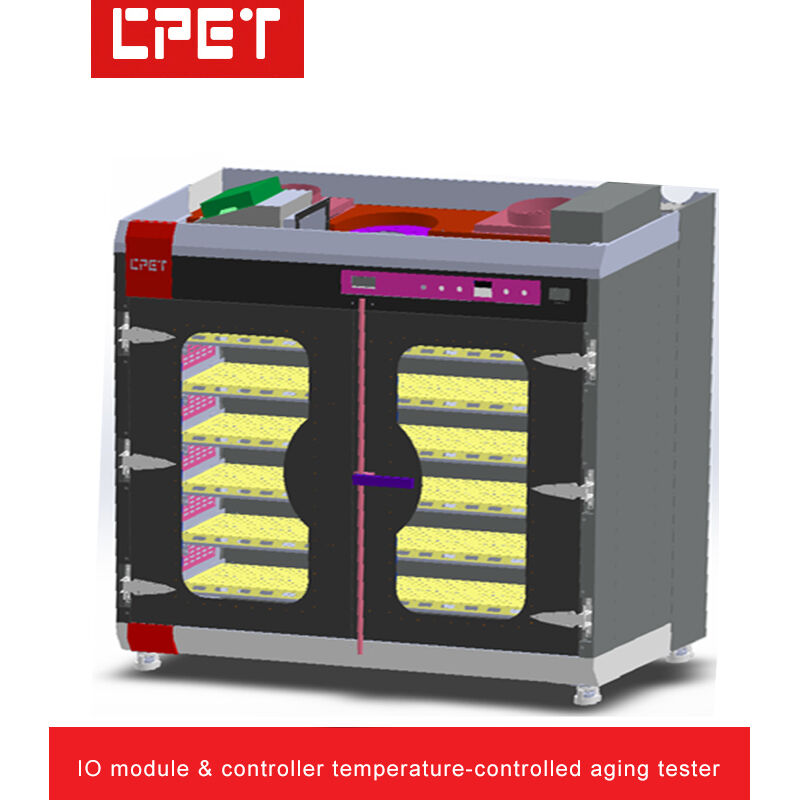

| 1 | Aperçu de l'apparence et de la structure de l'armoire de vieillissement : |
| A | Quantité de produits à vieillir : | Chaque armoire de vieillissement peut vieillir 24 pièces de produits à sortie 4-16 canaux, 12 pièces de produits à sortie 17-32 canaux (2 canaux de sortie en parallèle) |
| B | Dimensions de l'équipement (mm) : | Armoire de vieillissement unique : L2050mm x L1200mm x H2200mm (estimé, dimensions réelles selon les exigences de conception). Armoire de contrôle : L860mm x L880mm x H1900mm |
|
|
| C | Nombre de niveaux de chariot : | 6 niveaux, 4 pièces de produits par niveau |
| D | Hauteur et largeur des niveaux de chariot : | Largeur de niveau 320 mm, hauteur 170 mm |
| E | Matériau de la structure du chariot : | Plaque d'acier laminé à froid de 2,0 mm d'épaisseur, référence d'apparence de conception industrielle |
| F | Méthode de refroidissement de la zone de charge : | Ventilateur d'extraction à haute température, type d'extraction par le haut |
| G | Méthode d'isolation et antistatique inter-niveaux : | Stratifié époxy avec trous de refroidissement |
| H | Type de structure de chariot : | Charge placée dans la zone produit, isolation avant-arrière |
| I | Structure de contrôle de température : | Zone produit à température contrôlée, chauffage basse température, évacuation surchauffe |
| 2 | Introduction du projet |
| A | Méthode de contrôle du module : | Communication RS485, communication RS232 du PC hôte |
| B | Charge ERS installée : | 3-120V/0.2-10A/150W/8CH (voir spécifications pour détails) |
| C | Méthode d'isolation du module de récupération d'énergie : | Les canaux du module de charge électronique utilisent l'opto-isolation (isolation de communication et d'alimentation) |
| D | Mode de chargement du module de récupération d'énergie : | Modes de charge CC, CV, CR, CP |
| E | Architecture de conception du module de récupération d'énergie : | Conception longue durée (propriété intellectuelle exclusive) |
| F | Configuration du module de charge, onduleur et CC programmable : | CP8530 x 24 (1 pièce de produit par 1 pièce de charge) / CP5312A x 8 (3 pièces de produit par 1 pièce d'onduleur)
Module CC programmable : 20KW/200A 8-120V x 3 (8 pièces de produit par 1 module CC programmable) |
|
|
| G | Communication produit : | Chaque produit est équipé d'un canal CAN2.0 |
| H | Efficacité énergétique : | Environ 60-80 % (dépend du niveau de tension d'entrée du produit) |
| 3 | Aperçu du contrôle électrique et du dispositif de contrôle de température du chariot de vieillissement de puissance : |
| A | Méthode de câblage : | Alimentation d'entrée CA avec prises industrielles 15A (8 par niveau), bornes de sortie CC : connecteurs à fiche banane (voir page P7 pour détails) |
| B | Touches de fonction du panneau : | Affichage de la tension et du courant d'entrée CA, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| C | Précision du contrôle de température de la zone produit : | Vieillissement à température contrôlée de la zone produit, réglable de la température ambiante +5°C à 85°C. Précision de température +/-5°C |
| D | Principe de contrôle de température de la zone produit : | Chauffage basse température, évacuation surchauffe |
| E | Méthode de distribution et de contrôle de l'alimentation du chariot : | Distribution d'alimentation triphasée à cinq fils 380V, surveillance par PC et contrôle électrique manuel |
| F | Capacité de distribution de l'alimentation du chariot : | 150W x 384 unités / 0,8 ~= 72KW, efficacité du produit testé calculée à 80 %, alimentation propre de l'armoire de vieillissement, puissance de chauffage et d'extraction 9KW |
| G | Méthode de contrôle d'entrée : | Contrôle de programme automatique |
| H | Protection de sécurité de l'armoire de vieillissement : | Protection de mise à la terre de l'équipement, protection par disjoncteur différentiel, alarme incendie |
| I | Configuration de l'hôte et de l'affichage de l'armoire de contrôle : | 1. PC industriel : PC industriel ASUS, modèle D701MER, CPU I3-14100, RAM 8G DDR5, stockage 1T HDD + 256G SSD, OS WIN11 PRO, alimentation 180W (ASUS)
2. Affichage : Moniteur LED Acer K222HQL, 21,5 pouces, résolution 1920x1080, interface VGA |
|
|
|
|
| 4 | Aperçu des fonctions principales du système : |
| A | Convient pour le vieillissement de contrôleurs/modules d'E/S, d'alimentations de serveur, d'alimentations de PC, d'adaptateurs, etc. |
| B | Logiciel de surveillance de vieillissement à température contrôlée propriétaire gratuit, avec droits de propriété intellectuelle indépendants et sans risque juridique |
| C | Les modules de charge électronique programmables surveillent la tension de sortie, le courant, la puissance et d'autres paramètres |
| D | Le logiciel de surveillance de vieillissement comprend un service de mise à niveau, une forte évolutivité permet d'économiser les investissements répétés en équipement |
| E | Paramètres de vieillissement, réglage de l'heure, édition de la séquence MARCHE/ARRÊT (test de mise sous tension/hors tension du produit), prend en charge la commutation automatique de tension, la transformation de charge et d'autres fonctions programmables |
| F | Arrêt automatique programmé après achèvement du vieillissement, pratique pour le fonctionnement sans surveillance |
| G | Le PC affiche automatiquement la réussite/l'échec des produits d'alimentation testés, vue multi-fenêtres de chariot pour une gestion centralisée, permet d'économiser des opérateurs et d'améliorer l'efficacité de la production |
| H | Le PC stocke les rapports de données de vieillissement, les paramètres de processus sont traçables ; prend également en charge le scan de codes-barres et le téléchargement vers le système MES |
| I | Le convertisseur RS232 vers RS485 utilise un convertisseur opto-isolé, améliore la fiabilité de la communication et empêche les dommages dus à la foudre sur l'équipement |
| J | Chaque PC (armoire de contrôle) peut simultanément surveiller plusieurs armoires de vieillissement (conception actuelle : 1 armoire de contrôle prend en charge 4 armoires de vieillissement) |
| K | Compteur d'énergie intelligent, le logiciel système collecte et surveille automatiquement l'énergie récupérée par la charge, l'énergie consommée réelle, la consommation totale d'énergie et calcule automatiquement l'efficacité de récupération |
| L | Prend en charge le téléchargement vers le système MES (téléchargement actif), le passage automatique de station, le téléchargement automatique des verrous de défaut, la récupération automatique des paramètres de vieillissement par code-barres produit |
| M | Logiciel de surveillance de vieillissement de puissance avec documentation d'aide intégrée pour des instructions d'utilisation instantanées |
| N | Tension d'entrée de l'armoire de vieillissement : triphasé AC380V. Tension d'entrée de l'armoire de contrôle : monophasé AC220V |
