| 1 |

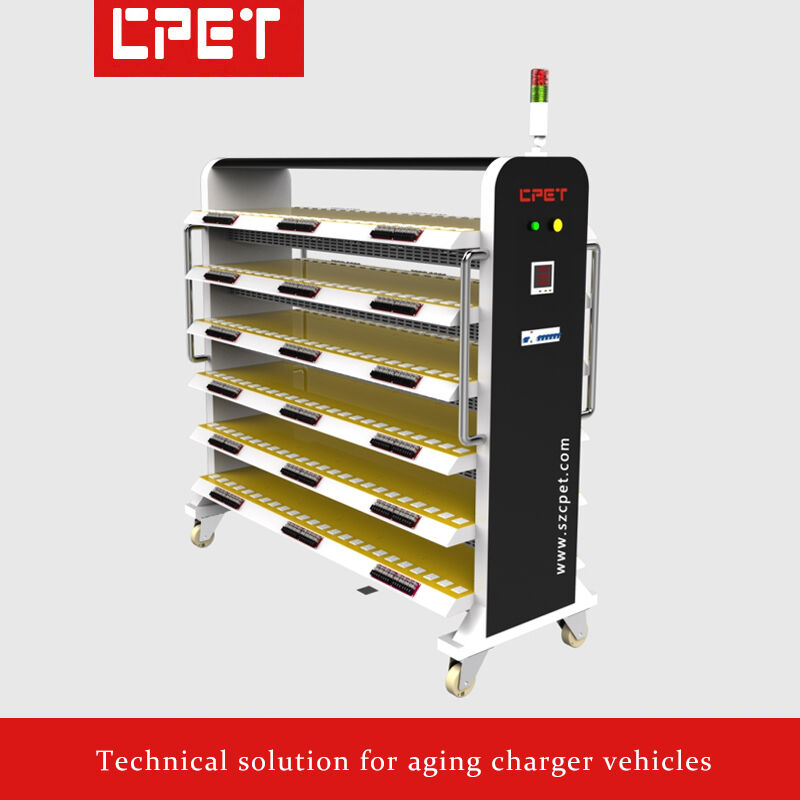

Brève introduction à l'apparence et à la structure du chariot de vieillissement d'alimentation : |
| A |
Dimensions du chariot (mm) : |
L1820*L660*H1670mm |
| B |
Nombre de niveaux : |
6 |
| C |
Hauteur : |
195mm |
| D |
Matériau : |
Tôle laminée à froid |
| E |
Méthode de dissipation thermique pour la zone de charge : |
Ventilateur centrifuge supérieur avec échappement par le haut (pratique pour le contrôle de la température ambiante) |
| F |
Méthodes d'isolation inter-couches et antistatiques : |
Panneau isolant époxy avec trous de dissipation thermique sur la surface |
| G |
Forme de la structure de la plaque de niveau : |
Fonctionnement bilatéral, avec la charge électronique placée au milieu |
| 2 |
Introduction à la configuration des modules de charge électronique, à la puissance de l'alimentation testée et au nombre d'éléments de vieillissement : |
| A |
Mode de contrôle du module de charge électronique : |
Mode de communication RS485, mode de communication RS232 de l'ordinateur hôte |
| B |
Installer le modèle du module de charge électronique : |
CP8118 (2-100V, 0.05-5A/CH) |
| C |
Mode d'isolation du module de charge électronique : |
Le canal du module de charge électronique adopte une isolation photoélectrique (isolation de communication et d'alimentation). |
| D |
Nombre de modules de charge électronique installés : |
Six unités sont installées à chaque étage de la zone de charge intermédiaire, totalisant six étages, avec 36 unités installées sur l'ensemble du véhicule |
| E |
Mode de chargement de la charge électronique : |
Mode CC/CV : En mode CC, les canaux peuvent être utilisés en parallèle |
| F |
Architecture de conception de la charge électronique : |
Pas de condensateurs électrolytiques, pas de relais, conception longue durée de vie (avec droits de propriété intellectuelle indépendants) |
| G |
Nombre de canaux du module de charge électronique : |
8CH (8 canaux) |
| H |
Puissance nominale par canal du module de charge : |
La puissance de l'alimentation testée de 50W/CH est inférieure à 50W |
| I |
Nombre de produits vieillis en parallèle sur deux canaux : |
Alimentation de 100W ou moins 144 bits |
| 3 |
Introduction aux dispositifs de contrôle électronique et de contrôle de température du chariot de vieillissement d'alimentation : |
| A |
Méthode de câblage : |
Le terminal d'entrée AC est une prise à carte, et le câblage de la carte adaptateur DC est une prise femelle DC + bloc de jonction |
| B |
Touches de fonction du panneau : |
Affichage de la tension d'entrée AC, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| C |
Précision du contrôle de température dans la zone produit : |
NON |
| D |
Principe de contrôle de la température de la zone produit : |
NON |
| E |
Méthodes de distribution et de contrôle de l'alimentation pour les chariots : |
Distribution d'alimentation triphasée à cinq fils 220V ; Surveillance par ordinateur et contrôle électronique manuel |
| F |
Puissance de distribution du chariot : |
50W*288 unités /0.80=22KW. L'efficacité de l'alimentation testée est calculée à 80% |
| G |
Mode de contrôle : |
Le système de contrôle électronique dispose d'une commutation manuelle/automatique et est surveillé en temps réel par un ordinateur pendant le vieillissement |
| I |
Protection de sécurité : |
Protection de mise à la terre de l'équipement, protection par disjoncteur différentiel, alarme incendie et protection d'arrêt automatique, etc. |
| 4 |
Introduction aux fonctions principales du système : |
| A |
Applicable au vieillissement des alimentations telles que les chargeurs et les adaptateurs |
| B |
Configuration gratuite d'un logiciel de surveillance dédié au vieillissement des alimentations auto-développé, avec droits de propriété intellectuelle indépendants et sans risques juridiques |
| C |
La tension de sortie, le courant et les paramètres de puissance sont surveillés à l'aide de modules de charge électronique programmables |
| D |
Le logiciel de surveillance spécifique au vieillissement bénéficie d'un service de mise à niveau gratuit et possède une grande évolutivité, ce qui permet d'économiser des investissements répétés dans l'équipement |
| E |
Les paramètres de vieillissement peuvent être définis pour l'ensemble du véhicule, l'ensemble du niveau et les produits individuels |
| F |
Les paramètres de vieillissement, le réglage de l'heure, l'édition de la temporisation MARCHE/ARRÊT (pour le test marche/arrêt du produit testé), la prise en charge de la commutation automatique de tension, la transformation de charge et d'autres fonctions sont programmables |
| G |
La fonction d'arrêt automatique et régulière de l'alimentation lorsque le vieillissement de l'alimentation testée se termine est pratique pour un fonctionnement sans surveillance |
| H |
L'ordinateur affiche automatiquement la qualité des produits d'alimentation testés. La fenêtre affiche plusieurs véhicules pour une gestion centralisée, ce qui permet d'économiser des opérateurs et d'améliorer l'efficacité de la production |
| I |
L'ordinateur peut stocker le rapport de données de vieillissement de l'alimentation testée, et les paramètres de processus de l'alimentation testée sont faciles à tracer. De plus, il est doté d'un scanner de codes-barres et prend en charge le téléchargement du système MES |
| J |
Le RS485 utilise des convertisseurs d'isolation photoélectrique pour améliorer la fiabilité de la communication et éviter les dommages causés par la foudre à l'équipement |
| K |
Chaque ordinateur peut surveiller simultanément 18 appareils. (Chaque port série peut être connecté à 63 appareils esclaves, et chaque ordinateur prend en charge un maximum de 18 ports série.) |
| L |
Le logiciel de surveillance du vieillissement de l'alimentation est équipé d'une documentation d'aide intégrée, ce qui facilite la résolution immédiate des questions opérationnelles |
