| 1 |

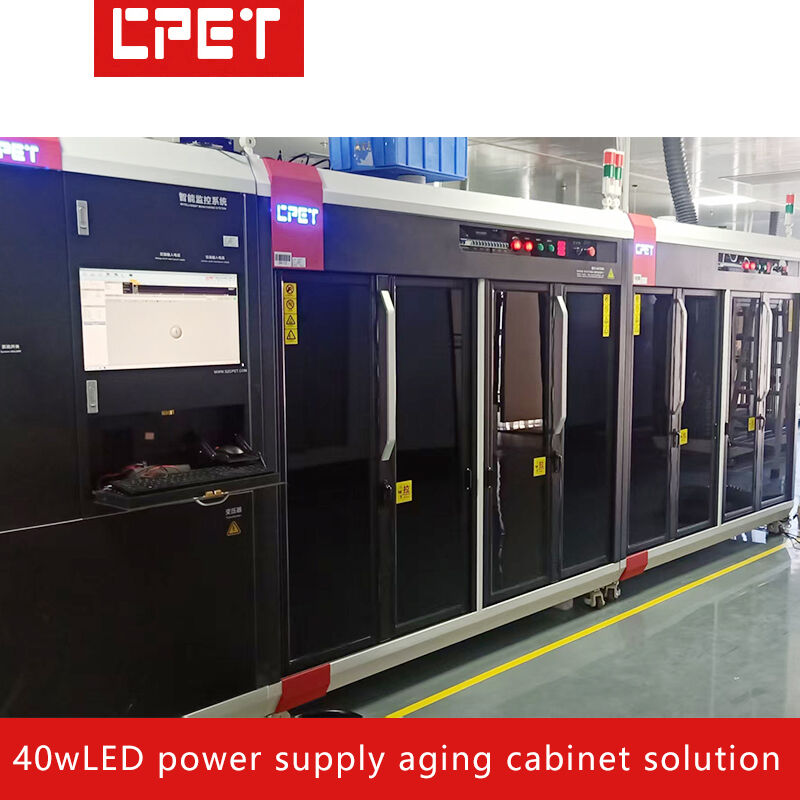

Brève introduction à l'apparence et à la structure du chariot de vieillissement d'alimentation : |
| A |
Dimensions du chariot (mm) : |
L2050*L880*H1900 |
| B |
Nombre de couches : |
6 |
| C |
Hauteur, largeur : |
Hauteur 170 mm, largeur 320 mm |
| D |
Matériau : |
Tôle laminée à froid |
| E |
Méthode de dissipation thermique pour la zone de charge : |
Le ventilateur d'extraction à turbine supérieur est de type à échappement supérieur (pratique pour le contrôle de la température ambiante), avec la zone de charge isolée de la zone produit, et les conduits d'air froid et chaud également isolés |
| F |
Méthodes d'isolation inter-couches et antistatiques : |
Panneau isolant époxy avec trous de dissipation thermique sur la surface |
| G |
Forme de la structure de la plaque de couche : |
Les 4ème et 5ème couches peuvent être retournées pour des opérations pratiques par le bas |
| H |
Structure de porte coulissante visible en alliage d'aluminium : |
La zone produit est fermée par une porte pliante en verre isolant double couche |
| I |
Autres : |
Des luminaires sont installés dans la zone produit de l'armoire de vieillissement pour faciliter les opérations |
| 2 |
Introduction à la configuration des modules de charge électronique, à la puissance de l'alimentation testée et au nombre d'éléments de vieillissement : |
| A |
Mode de contrôle du module de charge électronique : |
Mode de communication RS485, mode de communication RS232 de l'ordinateur hôte |
| B |
Installer le modèle du module de charge électronique : |
CP8108 (2-500V, 0.2-10A/CH) |
| C |
Mode d'isolation du module de charge électronique : |
Le canal du module de charge électronique adopte une isolation photoélectrique (isolation de communication et d'alimentation). |
| D |
Nombre de modules de charge électronique installés : |
Il y a 5 unités installées sur chaque couche de la zone de charge, avec un total de 6 couches. Un total de 30 unités sont installées sur l'ensemble du véhicule. |
| E |
Mode de chargement de la charge électronique : |
En modes CC/CV/CR/CP/LED, les canaux peuvent être utilisés en parallèle dans n'importe quel mode |
| F |
Architecture de conception de la charge électronique : |
Pas de condensateurs électrolytiques, pas de relais, schéma de conception longue durée de vie (avec droits de propriété intellectuelle indépendants) |
| G |
Nombre de canaux du module de charge électronique : |
8CH (8 canaux) |
| H |
Puissance nominale par canal du module de charge : |
Alimentation monovoie de 40W/CH pour mesure avec une puissance inférieure à 100W |
| I |
Nombre de produits de vieillissement à double canal en parallèle : |
240 unités d'alimentations de 40W/10A ou moins |
| 3 |
Introduction aux dispositifs de contrôle électronique et de contrôle de température du chariot de vieillissement d'alimentation : |
| A |
Méthode de câblage : |
Port AC : Câble mobile + pince à haut-parleur ; Ports DC : 5.5*2.1/5.5*2.5/4.0*1.75/3.5*1.35, une prise femelle 4DC chacune + interrupteur parallèle + pince à haut-parleur |
| B |
Touches de fonction du panneau : |
Affichage de la tension d'entrée AC, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| C |
Précision du contrôle de température dans la zone produit : |
Plage de contrôle de température : Température ambiante à 55°C, ±5°C |
| D |
Principe de contrôle de température de la zone produit : |
Chauffage basse température, échappement surchauffe |
| E |
Méthodes de distribution et de contrôle de puissance pour les chariots : |
Distribution d'alimentation triphasée cinq fils 220V ; Surveillance par ordinateur et contrôle électronique manuel |
| F |
Puissance de distribution du chariot : |
100W*192 unités /0.80=24KW. L'efficacité de l'alimentation testée est calculée à 80% |
| G |
Mode de contrôle : |
Le système de contrôle électrique dispose d'une commutation manuelle/automatique. Pendant le vieillissement, il est surveillé en temps réel par un ordinateur. L'armoire de contrôle reçoit du triphasé 380V et sort 90V/120V/240V/277V, contrôlant simultanément 4 armoires de vieillissement (en option pour les clients) |
| H |
Dispositif d'isolation thermique : |
La zone produit est équipée de portes en verre trempé à cadre en alliage d'aluminium et de conduits d'air des deux côtés |
| I |
Protection de sécurité : |
Protection de mise à la terre de l'équipement, protection par interrupteur différentiel, alarme incendie et protection d'arrêt automatique, etc. |
| 4 |
Introduction aux fonctions principales du système : |
| A |
Applicable aux alimentations LED, adaptateurs secteur, chargeurs, alimentations à découpage et alimentations de contrôle industriel |
| B |
Configuration gratuite d'un logiciel de surveillance dédié au vieillissement d'alimentation auto-développé, avec droits de propriété intellectuelle indépendants et sans risques juridiques |
| C |
La tension de sortie, le courant et les paramètres de puissance sont surveillés à l'aide de modules de charge électronique programmables |
| D |
Le logiciel de surveillance spécifique au vieillissement bénéficie d'un service de mise à niveau gratuit et possède une grande évolutivité, ce qui permet d'économiser des investissements répétés dans l'équipement |
| E |
Les paramètres de vieillissement peuvent être définis pour l'ensemble du véhicule, l'ensemble de la couche et les produits individuels |
| F |
Les paramètres de vieillissement, le réglage de l'heure, l'édition du timing ON/OFF (pour le test de mise sous tension/hors tension du produit testé), la prise en charge du changement de tension automatique, de la transformation de charge et d'autres fonctions sont programmables |
| G |
La fonction d'arrêt automatique et régulière de l'alimentation lorsque le vieillissement de l'alimentation testée se termine est pratique pour le fonctionnement sans surveillance |
| H |
L'ordinateur affiche automatiquement la qualité des produits d'alimentation testés. La fenêtre affiche plusieurs véhicules pour une gestion centralisée, ce qui permet d'économiser des opérateurs et d'améliorer l'efficacité de la production |
| I |
L'ordinateur peut stocker le rapport de données de vieillissement de l'alimentation testée, et les paramètres de processus de l'alimentation testée sont faciles à tracer. De plus, il est doté d'une numérisation par code-barres et prend en charge le téléchargement du système MES |
| J |
Le RS485 utilise des convertisseurs d'isolation photoélectrique pour améliorer la fiabilité de la communication et éviter les dommages causés par les surtensions aux équipements |
| K |
Chaque ordinateur peut surveiller simultanément 18 appareils. (Chaque port série peut être connecté à 63 appareils esclaves, et chaque ordinateur prend en charge un maximum de 18 ports série.) |
| L |
Le logiciel de surveillance du vieillissement d'alimentation est équipé d'une documentation d'aide intégrée, facilitant la résolution immédiate des questions opérationnelles |
