| 1 |

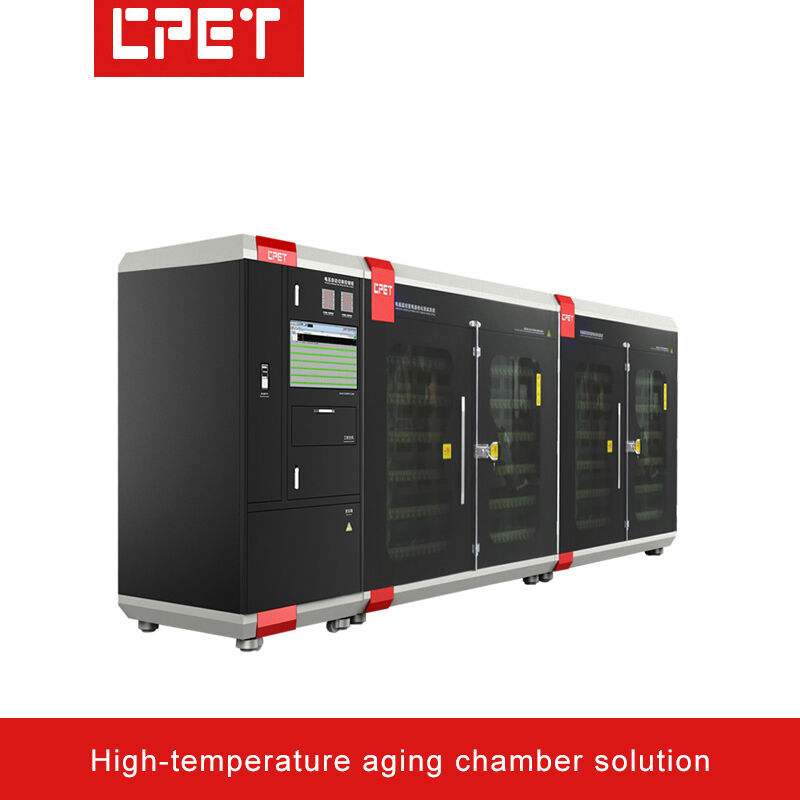

Introduction aux dispositifs de contrôle électrique et de contrôle de température du banc de vieillissement de puissance : |
| UN |
Dimensions du camion |
L1840*W1220*H1600mm, avec 60 positions de produits. (Les tailles peuvent être personnalisées selon vos besoins) |
| B |
Nombre de niveaux de véhicules : |
5 |
| C |
Hauteur du plancher et largeur de la plateforme du véhicule : |
La hauteur de la couche de produit est de 170 mm |
| D |
Méthode de dissipation thermique : |
Ventilateur d'extraction à turbine supérieure, monté sur le dessus (pour un contrôle pratique de la température ambiante) |
| E |
Matériau de la structure du camion : |
Tôle laminée à froid, nouvel aspect design industriel |
| F |
Isolation intercalaire et méthodes antistatiques : |
L'étagère mesure 400 mm de large et comporte des trous de dissipation thermique sur sa surface. |
| G |
Forme de structure de panneau : |
La zone de test est isolée de la zone de contrôle électronique |
| H |
Structure de porte coulissante visible en alliage d'aluminium : |
La gamme de produits comprend une porte en verre isolant double couche fermée et rabattable. |
| je |
Autres: |
La zone produits armoire vieillissante est équipée d'un détecteur de fumée |
| 2 |
Introduction à la configuration du module de contrôle, à la puissance du produit testé et à la quantité vieillissante : |
| UN |
Méthode de contrôle des communications : |
Méthode de communication RS485, méthode de communication RS232 de l'ordinateur supérieur |
| B |
Modèle de module de commande : |
Méthode de contrôle PLC + écran tactile |
| C |
Méthode d'alimentation : |
Une alimentation 12V60A est installée à chaque étage, et il y a un total de 5 alimentations sur 5 étages |
| D |
Module de communication produit : |
NON |
| E |
Configuration de la quantité vieillissante : |
Chaque couche peut contenir 12 produits. Un véhicule complet peut installer 60 produits sur 5 couches ; les produits sont placés en 3 colonnes sur chaque couche |
| 3 |
Introduction aux dispositifs de contrôle électrique et de contrôle de température du banc de vieillissement de puissance : |
| UN |
Méthode de connexion : |
Le produit est alimenté uniquement en courant continu. Chaque unité est configurée avec une alimentation 12 V 4,5 A. L'armoire de vieillissement est équipée d'un connecteur supérieur à connexion rapide pour le raccordement. |
| B |
Touches de fonction du panneau : |
Affichage de la tension alternative d'entrée, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| C |
Précision du contrôle de la température de la zone du produit : |
La zone de produits est fermée et équipée de portes vitrées isolées. La plage de contrôle de la température est de 50 à 85 degrés Celsius, avec un maximum ne dépassant pas 90 degrés. L'uniformité de la température est de ± 3 degrés. Le temps nécessaire pour que la température monte de la température ambiante à 85 degrés est inférieur à 25 minutes. |
| D |
Principe de contrôle de la température de la zone du produit : |
Chauffage à basse température, air évacué surchauffé |
| E |
Méthode de distribution et de contrôle de l’énergie du camion : |
Distribution d'énergie triphasée à cinq fils 380 V, surveillance informatique et commande électrique manuelle. Le temps de vieillissement peut être réglé par l'utilisateur en minutes |
| F |
Capacité d’alimentation électrique du camion : |
30W * 80 unités / 0,8 ≈ 3,0KW. Le rendement de l'alimentation testée est calculé à 80 %. L'alimentation électrique de l'armoire vieillissante, du ventilateur d'extraction, du chauffage, etc. est réglée à 13 kW ; la consommation électrique réelle est d'environ 18KW |
| G |
Méthode de contrôle : |
La commande électronique peut être commutée entre les modes manuel et automatique. Le temps de vieillissement prend en charge les modes fixes de 1,5H/2H/4H/6H/12H. Il prend également en charge le réglage du mode manuel, tel que 2 heures et 10 minutes. |
| H |
Protection de sécurité : |
Protection de mise à la terre de l'équipement, protection contre les fuites, protection contre la mise hors tension automatique en cas d'alarme de fumée et la porte ne peut être ouverte que lorsque la température atteint un certain niveau - toutes ces protections sont des protections de sécurité. |
| 4 |
Introduction aux principales fonctions du système : |
| UN |
Convient au vieillissement des composants de précision tels que les contrôleurs BMS, les contrôleurs radar et les caméras |
| B |
Le développement professionnel et la configuration d’un logiciel de surveillance dédié peuvent être effectués. Il présente des droits de propriété intellectuelle indépendants et aucun risque juridique |
| C |
Le logiciel de surveillance spécifique au vieillissement bénéficie d'un service de mise à niveau gratuit à vie et ses fonctionnalités d'évolutivité sont puissantes, économisant ainsi un investissement en équipement pour une utilisation répétée. |
| D |
Les paramètres de vieillissement, les réglages de temps, l'édition de la séquence ON/OFF (pour tester la mise sous/hors tension du produit testé), la prise en charge de la commutation automatique de tension, la transformation de charge et d'autres fonctions sont programmables. |
| E |
La fonction de mise hors tension automatique pour le vieillissement de l'alimentation testée coupera automatiquement l'alimentation lorsque le processus de vieillissement est terminé, ce qui la rend pratique pour un fonctionnement sans surveillance. |
| F |
La conversion RS232 vers RS485 utilise un convertisseur d'isolation optique pour améliorer la fiabilité de la communication et éviter les dommages matériels dus à la foudre. |
| G |
Le logiciel de surveillance du vieillissement de l'alimentation électrique est livré avec un document d'aide intégré, qui facilite la résolution rapide de toutes les questions opérationnelles. |
| H |
Les paramètres de vieillissement peuvent être définis pour l'ensemble du véhicule, pour l'ensemble de la couche ou pour des produits individuels. |
| je |
L'ordinateur indique automatiquement la qualité des produits d'alimentation testés. La conception multi-écrans du véhicule facilite la gestion centralisée, permettant aux opérateurs de gagner du temps et d'améliorer l'efficacité de la production. |
