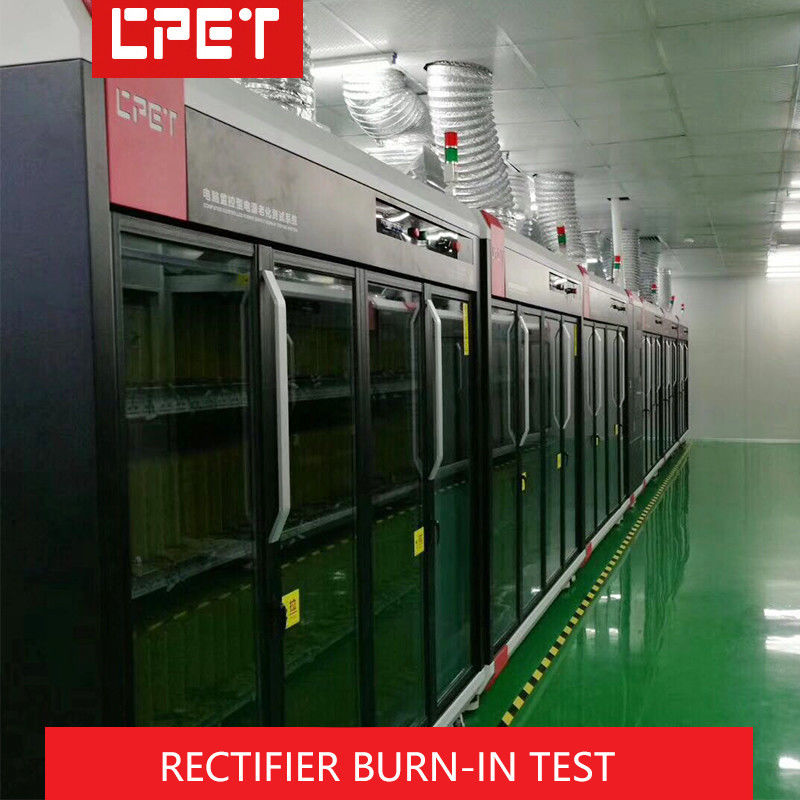

Trois phases 380V 100A Équipement de test de vieillissement pour automobile électrolytique à nouvelle énergie

1- Ligne d'entrée: trois phases 380V / 100A

2Distribution de la puissance: la sortie CA adopte un système à cinq fils en trois phases, la tension en une seule phase fournit de l'énergie au produit et l'égalisation en trois phases est effectuée en couches selon a b c a b c

3.Contrôle: la puissance de sortie de chaque couche peut être contrôlée par surveillance

4.y compris l'écran à cristaux liquides de 19 pouces et le clavier, l'interface interactive humaine LCD, etc.

1.Layout général: l'armoire à brûler est principalement composée de 9 couches dans la zone produit, avec 8 emplacements par couche

2.Méthode de connexion: adoptez la méthode de connexion dure et configurez l'interface externe fixe dans l'armoire vieillissante, y compris la sortie d'alimentation, l'entrée de charge, le signal 485, le signal d'adresse;le produit testé passe le spécial adaptation ancienne et d'accouplement avec le luminaire

3.Conception des conduits d'air: adopter une entrée d'air en bas et un ou deux ventilateurs en haut

4Conception de la capacité thermique: 9 kW

5.Conception de la réglementation de la sécurité: répondre aux fonctions de réglementation de la sécurité, de prévention des incendies et de protection en cas d'urgence

1.PC: prise en charge de plus d'une communication en série 485, système Windows 7, disque dur 500G. Équipé d'un moniteur de 22 pouces, de la souris et du clavier, d'un pistolet de code-barres sans fil et d'autres équipements.La coque de l'ordinateur hôte doit être mise à la terre.

2Objet de surveillance

A.Informations sur la tension et le courant de toutes les fentes

B.Informations sur la valeur d'ensemble et la valeur d'état de tous les modules de charge

C.Valeur de réglage de la température du dispositif/PLC, valeur de réglage de la valeur de commutation, information sur la valeur d'état

D.Informations sur la vitesse du tableau de commande du ventilateur

1.Interface de fonctionnement: ordinateur + logiciel de terminal (la surveillance du terminal est utilisée pour surveiller l'armoire vieillissante,et l'interface de surveillance intègre l'interface SMU pour surveiller l'état du module)

2Le mode de communication entre l'ordinateur hôte et le système de surveillance est le port réseau 485.

3.Réglez et surveillez la température ambiante dans l'armoire

4.SMU surveille l'état de chaque module d'installation

5.Réglage du temps total de combustion: 0-9999H (en tenant compte des besoins de l'expérience de combustion à long terme) réglage du logiciel du terminal de l'ordinateur

6Prise en charge du réglage unitaire de la plage de jugement de la tension de sortie de la fente en couches (Prise en charge de la combustion simultanée de plusieurs modèles avec des spécifications similaires pour un cabinet)
