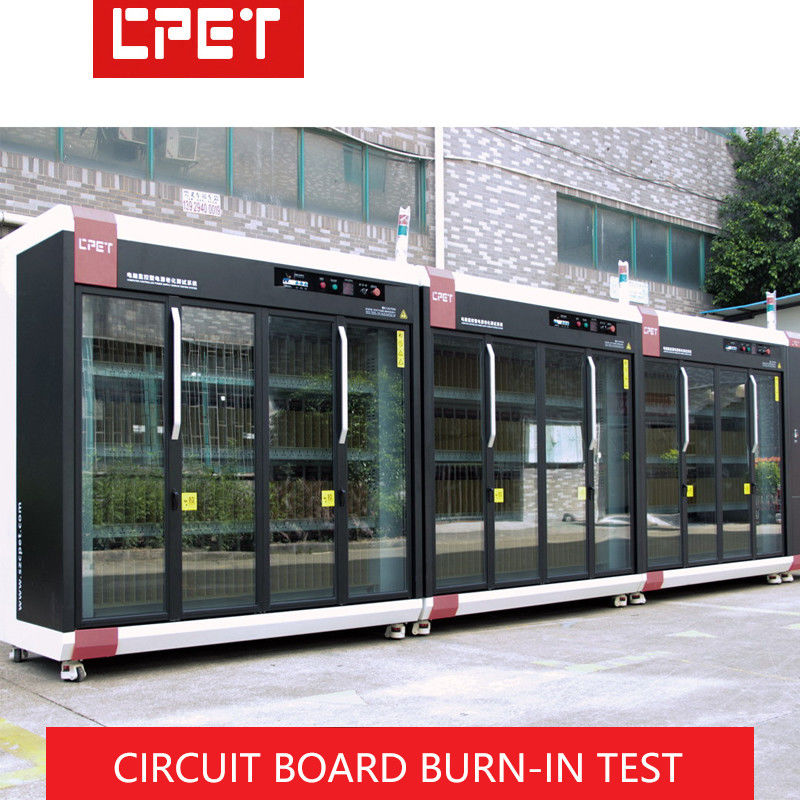

Armoire à combustion
structure et
Quantité de combustion
la planification |
Taille du chariot (mm) |
L2050*W1250*H2050mm (taille d'une seule armoire à combustion) |
| Nombre de couches de chariot |
4 couches, profondeur de surface du produit 400 mm (6 positions de combustion par couche) |
| Hauteur du chariot |
175 mm |
| Matériau de construction du chariot |
2feuille laminée à froid d'une épaisseur de 0,0 mm, |
| Méthode de refroidissement de la zone de charge |
Type de ventilateur d'échappement supérieur de la turbine (facile à contrôler la température ambiante)
|
| Isolement par couche et méthode antistatique |
Panneaux isolants époxy avec des trous de dissipation de chaleur à la surface
|
| Structure générale de la pièce de combustion |
Adoptez mobile Burn-in armoire divisée; belle apparence et facile à déplacer et à combiner
|
Introduction à l'énergie
module de récupération
configuration, puissance
de la puissance testée
l'offre et le burn-in
quantité |
Mode de commande du module de récupération d'énergie |
Mode de communication RS485, l'ordinateur supérieur utilise le mode de communication RS232
|
| Capacité d'alimentation en courant continu |
10-100Vdc/1-30A/3kW (tension et courant réglables) |
| Mode d'isolement du module de charge électronique |
Le canal du module de charge électronique adopte une isolation photoélectrique (isolation de la communication et de l'alimentation électrique)
|
| Capacité de charge électronique |
8 canaux 1-400Vdc/10A/150W ((support QC3.0/PD3.1), 4 canaux 3-60VDC /40A/500W
|
| Nombre de charges électroniques installées |
1. Un seul armoire à brûler est configuré avec des ensembles CP8104/48;
|
| Nombre de produits à combustion dans l'ensemble de l'armoire |
48 régulateurs BMS de moins de 3,2 kW sont vieillis dans une cabine
|
commande électrique
et température
dispositif de commande pour
Puissance de combustion
étagère |
Le câblage |
Interface spécifiée par le client; le port d'entrée est la prise de broche |
| Touches de fonction du panneau |
Affichage de la tension CA d'entrée, interrupteur de démarrage, interrupteur d'arrêt d'urgence
|
Distribution et contrôle de l'alimentation du chariot
le mode |
Distribution à cinq fils à trois phases 380 V; surveillance par ordinateur et contrôle électrique automatique
|
| Distribution de l'énergie par chariot |
Une seule armoire à combustion est de 3000W*8/0,85≈23KW et l'efficacité énergétique mesurée est calculée à 85% |
| Comment contrôler |
La commande électrique comprend une commutation manuelle/automatique, qui est surveillée par l'ordinateur en temps réel lors de la combustion.L'armoire de commande électrique peut étendre la fonction de commutation automatique de la tension CA
|
| Protection de la sécurité |
Protection contre la mise à la terre des équipements, protection contre les fuites d'interrupteurs, protection contre l'arrêt automatique de l'alarme de fumée, etc.
|
Introduction au projet
Les principales fonctions
le système |
Configuration gratuite d'un logiciel spécial de surveillance de l'alimentation électrique développé par l'entreprise Burn-in, avec des droits de propriété intellectuelle indépendants et sans risque juridique
|
|
La fonction d'arrêt automatique de l'alimentation à la fin de la combustion de l'alimentation testée est pratique pour les personnes non surveillées
|
|
il rapporte les données de combustion de l'alimentation testée, les paramètres de processus de l'alimentation testée sont faciles à suivre; en outre, il dispose d'un balayage du code-barres et prend en charge le téléchargement du système MES
|
|
Le logiciel de surveillance de la puissance Burn-in a un fichier d'aide intégré, ce qui est pratique pour résoudre les questions d'exploitation immédiatement
|
