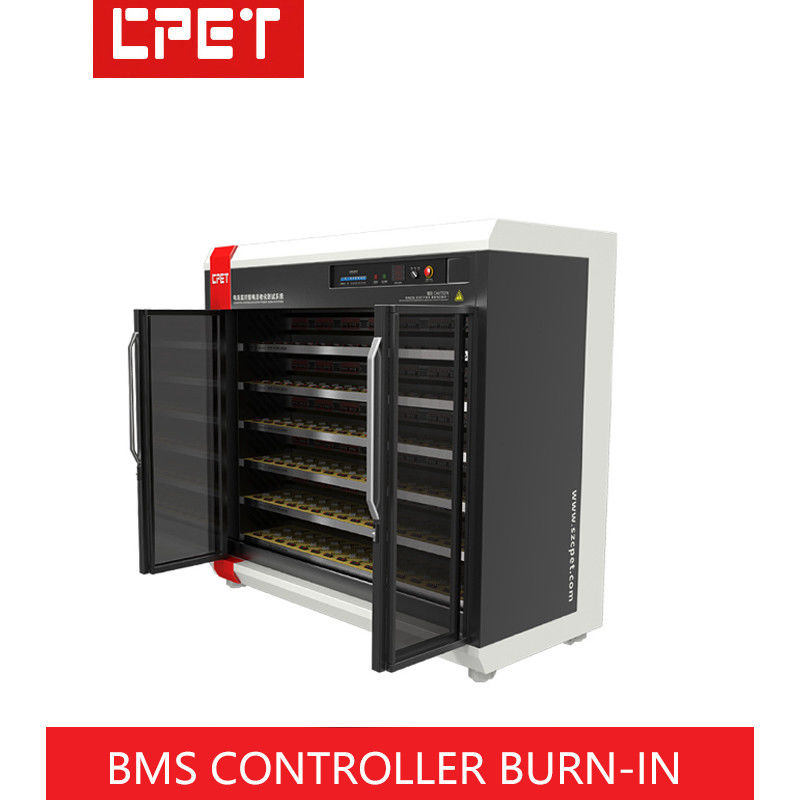

Armoire à combustion
structure et
Quantité de combustion
la planification |
Taille du chariot (mm) |
L2050*W1250*H2050mm (taille d'une seule armoire à combustion) |
| Nombre de couches de chariot |
6 couches, profondeur de surface du produit 400 mm (8 positions de combustion par couche) |
| Hauteur du chariot |
175 mm |
| Matériau de construction du chariot |
feuille laminée à froid |
| Méthode de refroidissement de la zone de charge |
Type de ventilateur d'échappement supérieur de la turbine (facile à contrôler la température ambiante) |
| Isolement par couche et méthode antistatique |
Panneaux isolants époxy avec des trous de dissipation de chaleur à la surface |
| Structure générale de la pièce de combustion |
Adoptez mobile Burn-in armoire divisée; belle apparence et facile à déplacer et à combiner |
Introduction à l'énergie
module de récupération
configuration, puissance de la puissance testée
quantité d'offre et de combustion |
Méthode de commande du module de récupération d'énergie |
Mode de communication RS485, l'ordinateur supérieur utilise le mode de communication RS232 |
| Installez le modèle du module de compétence |
CP8601, 8 PCS dans une seule armoire |
| Capacité d'alimentation en courant continu |
10-100Vdc/1-30A/3kW (tension et courant réglables) |
| Mode d'isolement du module de récupération d'énergie |
Le canal du module de charge électronique adopte une isolation photoélectrique (isolation de la communication et de l'alimentation électrique) |
| Capacité de charge du module de récupération d'énergie |
Capacité de charge: 2,5-60Vdc/0,5-240A/3,2 kW (tension, courant réglable) |
| Nombre de modules de source en courant continu installés |
Chaque armoire burn-n est configurée avec 24 modules de puissance CC |
conception du module de récupération rgy
architecture |
Aucun relais, système de conception de longue durée de vie (droits de propriété intellectuelle indépendants) |
| Nombre de produits à combustion dans l'ensemble de l'armoire |
48 régulateurs BMS de moins de 3,2 kW sont vieillis dans une cabine |
commande électrique
et température
dispositif de commande pour
Puissance de combustion
étagère |
Le câblage |
Interface spécifiée par le client; le port d'entrée est la prise de broche |
| Touches de fonction du panneau |
Affichage de la tension CA d'entrée, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| Mode de distribution et de commande de la puissance du chariot |
Distribution à cinq fils à trois phases 380 V; surveillance par ordinateur et contrôle électrique automatique |
| Distribution de l'énergie par chariot |
Une seule armoire à combustion est de 3000W*8/0,85≈23KW et l'efficacité énergétique mesurée est calculée à 85% |
| Comment contrôler |
La commande électrique comprend une commutation manuelle/automatique, qui est surveillée par l'ordinateur en temps réel lors de la combustion.L'armoire de commande électrique peut étendre la fonction de commutation automatique de la tension CA |
| Protection de la sécurité |
Protection contre la mise à la terre des équipements, protection contre les fuites, protection contre l'arrêt automatique des alarmes de fumée, etc. |
