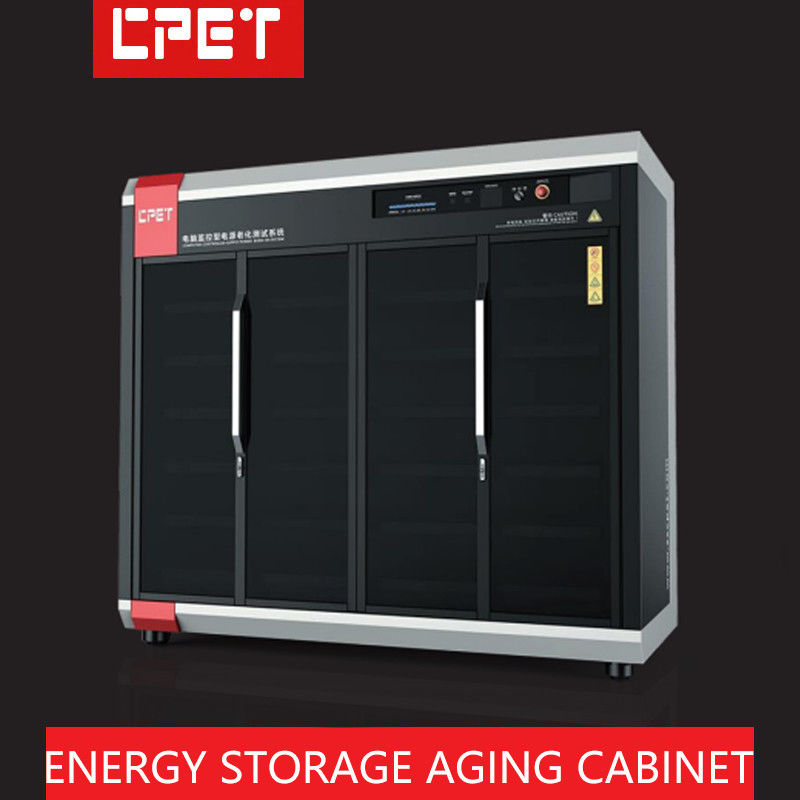

Structure des armoires à combustion
et quantité brûlée
la planification |
Taille du chariot (mm) |
L2050*W880*H2050mm (taille d'une seule armoire à combustion) |
| Nombre de couches de chariot |
4 couches, profondeur de surface du produit 400 mm (12 positions de combustion par couche) |
| Hauteur du chariot |
350 mm |
| Matériau de la structure du chariot/couleur de l'apparence |
2feuille laminée à froid d'une épaisseur de 0,0 mm, blanche pour ordinateur |
| Méthode de refroidissement de la zone de charge |
Type de ventilateur d'échappement supérieur de la turbine (facile à contrôler la température ambiante) |
| Isolement par couche et méthode antistatique |
Panneaux isolants époxy avec des trous de dissipation de chaleur à la surface |
| Structure générale de la pièce de combustion |
Adoptez mobile Burn-in armoire divisée; belle apparence et facile à déplacer et à combiner |
Introduction à l'énergie
module de récupération
configuration, puissance
de la puissance testée
l'offre et le burn-in
quantité |
Méthode de commande du module de récupération d'énergie |
Mode de communication RS485, mode de communication RS232 de l'ordinateur supérieur |
| Installer le modèle du module de consommation d'énergie |
CP8118 |
| Nombre de modules de consommation d'énergie installés |
8 ensembles de modules 8CH par couche, 32 ensembles d'armoires à brûler doivent être installés |
| Modèle de module de récupération d'énergie à installer |
Le montant de l'aide est calculé en fonction de l'expérience acquise. |
| Méthode d'isolement du module de récupération d'énergie |
Le canal du module de charge électronique adopte une isolation photoélectrique (isolation de la communication et de l'alimentation électrique) |
| Nombre de modules de récupération d'énergie installés |
4 ensembles de modules de récupération d'énergie de 8 CH par étage, 8 ensembles de l'ensemble de l'armoire de combustion doivent être installés, 6 ensembles de modules d'onduleur monophasé connecté au réseau de 5 kW sont installés |
| Cadre de conception du module de récupération d'énergie |
Aucun relais, système de conception de longue durée de vie (droits de propriété intellectuelle indépendants) |
| Nombre de produits à combustion dans l'ensemble de l'armoire |
Équipement de combustion par combustion à 8 sorties CC (50W/100V/5A) et sorties CA (220V/500W) inférieures à 32 sources d'alimentation de stockage d'énergie |
Introduction de l'électricité
contrôle et température
dispositif de commande de la puissance
Armoire à combustion |
Le câblage |
Interface spécifiée par le client; le port d'entrée est la prise de broche |
| Touches de fonction du panneau |
Affichage de la tension CA d'entrée, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
| Mode de distribution et de commande de la puissance du chariot |
Distribution électrique à cinq fils à trois phases 380 V; surveillance par ordinateur et contrôle électrique automatique |
| Distribution de l'énergie par chariot |
Un seul armoire à brûler 500W*32 ensembles/0,85=20KW, l'efficacité énergétique mesurée est calculée à 85% |
| Comment contrôler |
La commande électrique comprend une commutation manuelle/automatique, et elle est surveillée par l'ordinateur en temps réel lorsqu'elle est en burn-in.L'armoire de commande électrique peut étendre la fonction de commutation automatique de la tension CA |
| Protection de la sécurité |
Protection contre la mise à la terre des équipements, protection contre les fuites d'interrupteurs, protection contre l'arrêt automatique de l'alarme de fumée, etc. |
