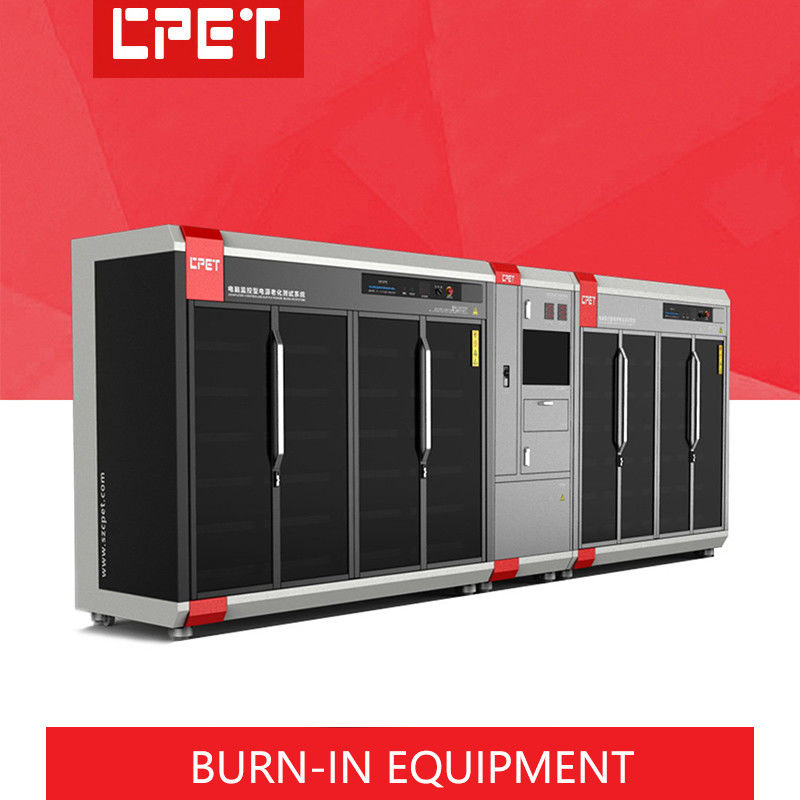

Armoire à combustion
structure et
Quantité de combustion
la planification |
Taille du chariot (mm) |
L2050*W1250*H2050mm (taille d'une seule armoire à combustion) |
| Nombre de couches de chariot |
6 couches, profondeur de surface du produit 400 mm (6 positions de combustion par couche) |
| Hauteur du chariot |
175 mm |
| Matériau de construction du chariot |
2feuille laminée à froid d'une épaisseur de 0,0 mm |
| Méthode de refroidissement de la zone de charge |
Type de ventilateur d'échappement supérieur de la turbine (facile à contrôler la température ambiante) |
| Isolement par couche et méthode antistatique |
Panneaux isolants époxy avec des trous de dissipation de chaleur à la surface |
| Structure générale de la pièce de combustion |
Adoptez mobile Burn-in armoire divisée; belle apparence et facile à déplacer et à combiner |
Introduction à l'énergie
module de récupération
configuration, puissance
de la puissance testée
l'offre et le burn-in
quantité |
Méthode de commande du module de récupération d'énergie |
Mode de communication RS485, l'ordinateur supérieur utilise le mode de communication RS232 |
| Mode d'intégration du produit |
Le processus de combustion du produit est effectué par la résistance relative |
| Mode d'isolement de l'alimentation en courant continu |
Le canal d'alimentation en courant continu adopte une isolation photoélectrique (isolation de la communication et de l'alimentation) |
Conception du module de récupération d'énergie
architecture |
Aucun relais, système de conception de longue durée de vie (droits de propriété intellectuelle indépendants) |
La mise en place de
commande électrique
et température
dispositif de commande pour
Puissance de combustion
la cabine |
Le câblage |
Interface spécifiée par le client; Port d'entrée/sortie Anderson connecteur |
| Touches de fonction du panneau |
Affichage de la tension CA d'entrée, interrupteur de démarrage, interrupteur d'arrêt d'urgence |
Distribution et contrôle de l'alimentation du chariot
le mode |
Distribution à cinq fils à trois phases 380 V; surveillance par ordinateur et contrôle électrique automatique |
| Distribution de l'énergie par chariot |
Un seul appareil de combustion est de 3000 W*36/0.85≈127 kW et l'efficacité énergétique mesurée est calculée à 85% |
| Comment contrôler |
La commande électrique comprend une commutation manuelle/automatique qui est contrôlée par l'ordinateur en temps réel.
lorsque la combustion. La cabine de commande électrique peut étendre la fonction de commutation automatique de la tension CA |
| Protection de la sécurité |
Protection contre la mise à la terre de l'équipement, protection contre les fuites d'interrupteur, protection contre l'arrêt automatique de l'alarme de fumée,
et ainsi de suite |
Introduction au projet
Les principales fonctions
le système |
Applicable à la puissance de stockage de l'énergie, au convertisseur de courant, à l'onduleur, au régurgiteur, au transformateur, à l'alimentation médicale, etc. |
| Configuration gratuite d'un logiciel spécial de surveillance de l'alimentation électrique développé par l'entreprise Burn-in, avec des droits de propriété intellectuelle indépendants et sans risque juridique |
| Utiliser un module de charge électronique programmable pour surveiller les paramètres de tension, de courant et de puissance des terminaux de sortie |
| Logiciel de surveillance dédié pour le burn-in bénéficie d'un service de mise à niveau final gratuit, d'une fonction d'expansion puissante, économisant des investissements répétés dans l'équipement |
Paramètres de combustion, réglage de l'heure, édition de la séquence ON/OFF (test du produit en cours d'essai allumé et éteint), prise en charge de la commutation automatique de la tension, charge
la conversion et d'autres fonctions peuvent être programmées (les paramètres de combustion peuvent être automatiquement commutés dans un laps de temps fixe) |
| La fonction d'arrêt automatique de l'alimentation à la fin de la combustion de l'alimentation testée est pratique pour les personnes non surveillées |
L'ordinateur affiche automatiquement la qualité du produit d'alimentation testé, et plusieurs fenêtres dans la fenêtre sont pratiques pour la centralisation
gestion, ce qui permet d'économiser sur les opérateurs et d'améliorer l'efficacité de la production |
| L'ordinateur peut stocker le rapport de données Burn-in de l'alimentation testée, les paramètres de processus de l'alimentation testée sont faciles à suivre |
| RS232 à RS485 adopte le convertisseur d'isolation photoélectrique pour améliorer la fiabilité de la communication et prévenir les dommages causés par la foudre aux équipements |
| Chaque ordinateur peut surveiller 18 périphériques en même temps, (chaque port série peut se connecter à 63 esclaves, et chaque ordinateur prend en charge jusqu'à 18 ports série) |
| Le logiciel de surveillance de la puissance Burn-in a un fichier d'aide intégré, ce qui est pratique pour résoudre les questions d'exploitation immédiatement |
